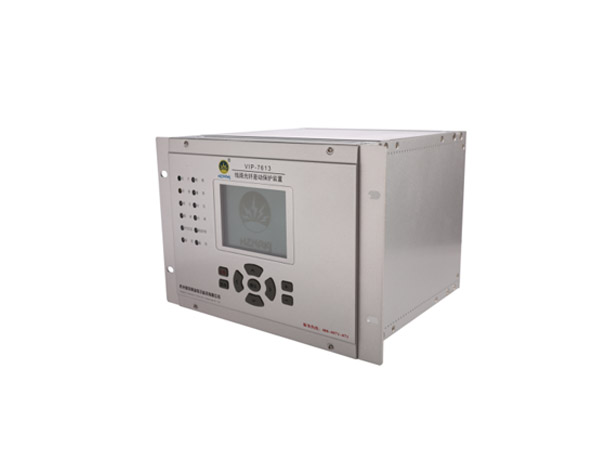

備自投保護裝置的工作原理是當工作電源因故障斷開時，能自動快速地將后備電源投入工作或?qū)⒂脩?hù)切換到后備電源，使用戶不發生停電。常規待機自動保護分為母線待機自動保護和入站待機自動保護兩種。母線和備用微機自動保護的運行方式可分為以下四種:
一、備自投保護裝置待機模式1
這樣一來，1#進線和2#進線互為備用，即正常運行時，1QF、3QF斷路器閉合，2QF斷路器斷開。1號進線因故障或維修斷電失壓時，備用自動切換裝置自動開1QF，自動關2QF。1號進線恢復供電后，備用自動切換裝置自動跳開2QF，自動關閉1QF。
二、備自投保護裝置待機模式2
這樣一來，1號進線和2號進線互為備用，即正常運行時，2QF、3QF斷路器閉合，1QF斷路器斷開。2#進線因故障或維修斷電失壓時，備用自動切換裝置自動跳開2QF，自動關閉1QF。2#進線恢復供電后，備用自動切換裝置自動跳脫1QF，自動關閉2QF。
三、備自投保護裝置待機模式3
這樣一來，1#進線和2#進線互為備用，即正常運行時，1QF、2QF斷路器閉合，3QF斷路器斷開。1號進線因故障或維修斷電失壓時，備用自動切換裝置自動跳開1QF，自動關閉3QF。1號進線恢復供電后，備用自動切換裝置自動跳開3QF，自動關閉1QF。
四、備自投保護裝置待機模式
這樣一來，1#進線和2#進線互為備用，即正常運行時，1QF、2QF空開閉合，3QF空開斷開。2#進線因故障或維修斷電失壓時，備用自動切換裝置自動開2QF，關3QF。2#進線恢復供電后，備用自動切換裝置自動跳開3QF，自動關閉2QF。
